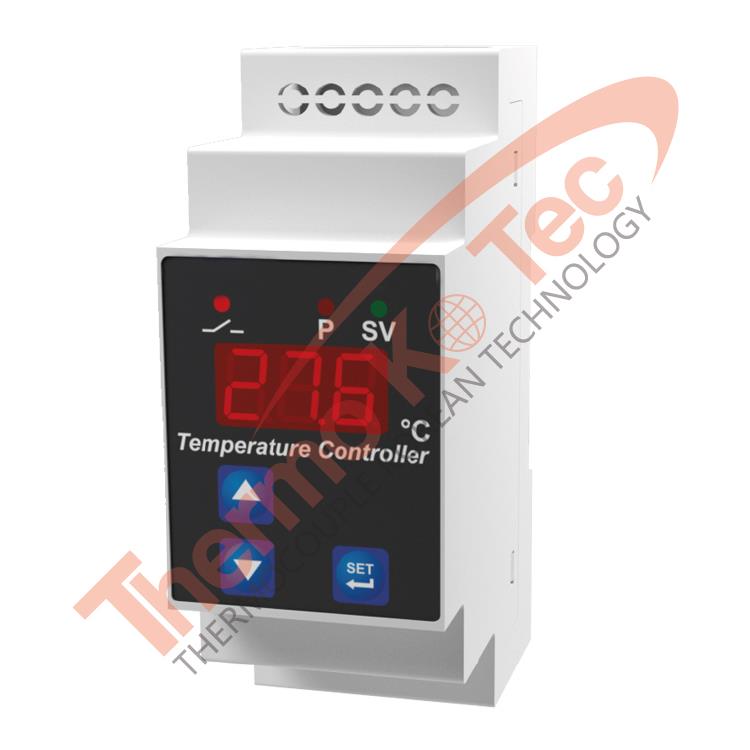

| Ekran ve Ön Panel |
| Butonlar |
Set ve Yön tuşları |
| Röle Çıkış Ledi |
3mm lik kırmızı çıkış aktif ledi |
| Display |
14mm kırmızı 3 dijit led displey |
| Gövde |
| Fiziksel Özellikler |
90 mm x 35 mm 59 mm |
| Koruma Sınıfı |
IP20 |
| Ağırlık |
Yaklaşık olarak 0.14 Kg.. |
| Montaj |
DIN Ray Montaj |
| Elektriksel Özellikler |
| Besleme Gerilimi ve Güç |
230 V ~ (+%15) 50/60 Hz. 1.5 VA
115 V ~ (+%15) 50/60 Hz. 1.5 VA
24 V ~ (+%15) 50/60 Hz. 1.5 VA
24 Vac/dc (+%15, +%10) 50/60 Hz. 1.5 VA |
| Sensör Girişleri |
NTC, PTC, TC, RTD
NTC (10k @.25 ?)
NTC (1000 @.25 ?)
PTC (10k @.25 ?)
J, K (IEC584.1)(ITS90)
PT-100, PT-1000 (IEC751)(ITS90) |
| Skala |
Fe CuNi 0?...800?
NiCr 0?...999?
PT 100 -50?...400? / -19,9?...99.9?
NTC 100 -50?...400? / -19,9?...99.9?
PT 1000 -50?...400? / -19,9?...99.9?
PTC -50?...130? / -19,9?...99.9?
|
| Doğruluk |
Termokupl ve Termorezistans için tam skalanın ± % 1 |
| Çıkışlar |
| Röle çıkışı |
5 A @ 250 V ~ Rezistif Yükte |
| SSR çıkışı |
Maksimum 15 mA@5 V DC |
| Kontrol |
| Histerisis |
1 to 100? for TC type devices,
1 to 100? for PT-100 (-50?, 400?) and PT-1000 (-50?, 400?) ,
0.1 to 10.0?PT-100 (-19.9?, 99.9?) and PT-1000 (-19.9?, 99.9?),
0.1 to 10.0? PTC (-19.9?, 99.9?) and NTC (-19.9?, 99.9?)
1 to 20?PTC (-50?, 150?) and NTC (-50?, 100?) |
| Kontrol Formu |
On / Off |
| Frekans Okuma |
Saniyede 3 okuma |
| Kalite Standartları |
| Onaylar |
GOST-R, CE |
