4450

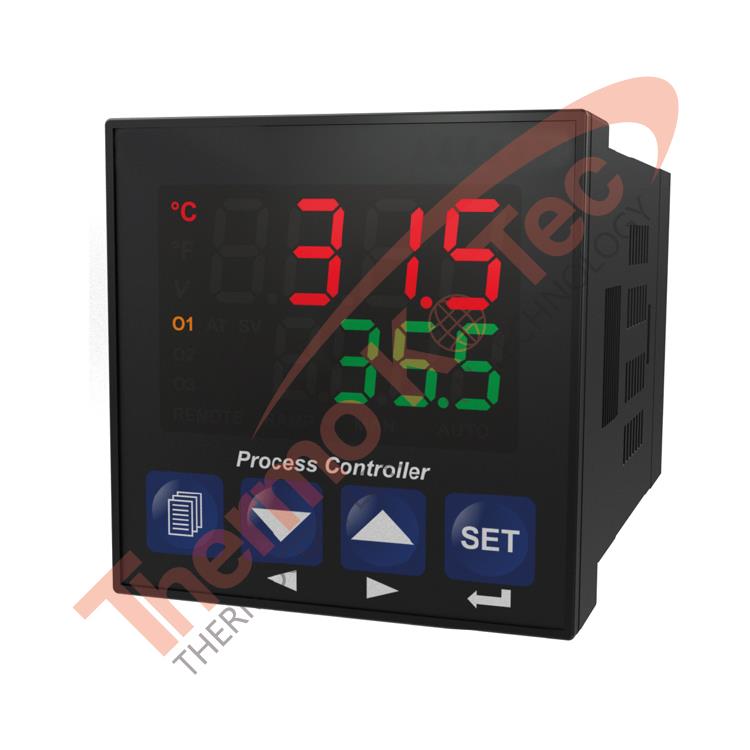

Üniversal Girişli PID Smart I/O Modül Sistemli Proses Kontrol Cihazı

XX50 serisi proses kontrol giriş değerlerini işlemek için kullanılır (sıcaklık, nem, ağırlık, basınç vb) ve kontrole uygun istenen çıkışlar kullanılabilir.Giriş / Çıkış modülleri, Üniversal Girişler, RS 232 / RS 485 seri haberleşme modülleri ESM-XX50 serisi proses kontrol cihazında uygulanabilir. Uygulamaların bazıları şöyle sıralanabilir; PID Proses Kontrol, Motorlu Vana Kontrolü, Profil Kontrol, Isıtma Arıza Tespiti v.b.

Ekran ve Ön Panel
Butonlar Prog,Yön butonları,onay butonu
Led Göstergeleri

AT (Auto Tune), M (Manuel Mod), A (Otomatik Mod),

SV (Set Değeri), Q1, Q2, Q3, ° C / ° F / V Rampa, Uzaktan Ledler.


Gösterge 10.1 mm Kırmızı 4 dijit LED Gösterge
  8 mm Yeşil 4 dijit LED Gösterge
Gövde
Fiziksel Özellikler 48 mm x 48 mm 116 mm
Koruma Sınıfı NEMA 4X (önden IP65, arkadan IP20)
Ağırlık Yaklaşık Olarak 0.21 Kg.
Montaj Sabit Montaj
Eleketriksel Özellikleri
Besleme gerilimi ve Güç 100-240 V ~ (-15%,+10%) 50/60 Hz. 6 VA
24 V ~ (-15%,+10%) 50/60 Hz. 6 VA
24 Vdc  (-15%,+10%)  6 W
Proses Girişleri Evrensel Girişi TC, RTD, (dc) Voltaj / Akım
Termokupl Giriş Tipleri Yapılandırma parametrelerini L (DIN43710), J, K, R, T, S, B, E, N (IEC584.1) (ITS90) tarafından seçilebilir
Termorezistans Giriş Tipleri PT100 (IEC751) (ITS90)
Voltaj Giriş Tipleri (dc) 0-50 mV, 0-5 V, 0-10 V yapılandırma parametreleri ile seçilebilir
Akım Giriş Tipleri (dc) Yapılandırma parametreleri 0-20 mA, 4-20 mA seçilebilir
Doğruluk ± 0,25 Termokupl, Termorezistans için Tam skalanın%, ve Gerilim.
Çıkışlar
Röle Çıkışı (2x) Rezistif Yükte 5A @ 250 V ~
Opsiyonel Çıkış Modülleri EM0-400 Röle Çıkış Modülü (3A@250V)
  EM0-410 SSR Çıkış Modülü (20mA@18V)
  EM0-420 Dijital (Transistor) Çıkış Modülü (40mA@18V)
  EM0-430 0/4-20mA Akım Çıkış Modülü
Opsiyonel Giriş Modülleri EMI-400 Dijital Giriş Modülü
  EMI-410 0/4-20mA Akım Giriş Modülü
  EMI-420 CT 0-5A Giriş Modülü
  EMI-430 TC veya 0.-50mVdc Giriş Modülü
  EMI-440 PT-100 Giriş Modülü
  EMI-450 0-10Vdc Giriş Modülü
Standart Haberleşme Modülü EMC-400 RS-232 Haberleşme Modülü
Opsiyonel Haberleşme Modülü EMC-410 RS-485 Haberleşme Modülü
Kontrol
Kontrol Formu On / Off, P, PI, PD, PID
Frekans Okuma Saniyede 3 okuma
İletişim Protokolü MODBUS-RTU
Kalite Standartları
Onaylar UL Tanınan Bileşeni (Dosya Numarası: E 254103), GOST-R, CE
